有線式水中モニタリングカメラ

有線ケーブル式の防水カメラ

有線ケーブル式の防水カメラです。
フルハイビジョン画質に対応し、ケーブル長 最大300mまで接続できます。
水中映像を水上にてリアルタイムで出力することができます。

フルハイビジョン画質の水中映像をリアルタイムに確認できます。
カメラにはケーブルを通じて電力を供給します。標準構成で録画する場合は、別途レコーダー等の録画機器が必要です。PROモニターセットでは、内蔵DVR（1TB）に電源投入中の映像を常時録画できます。

ケーブル長は10mから最長300mまで選ぶことができます。

※標準は100mです。

多彩なオプション

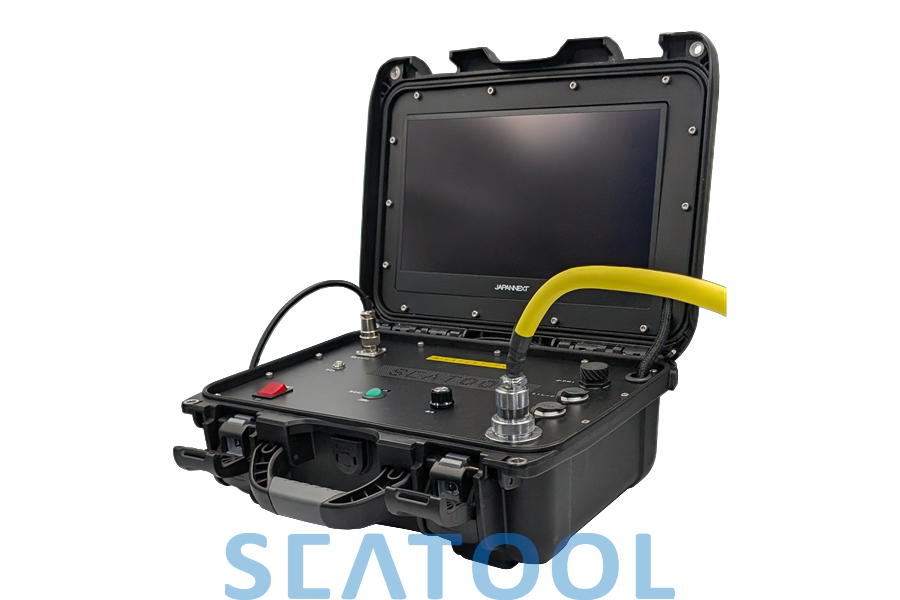

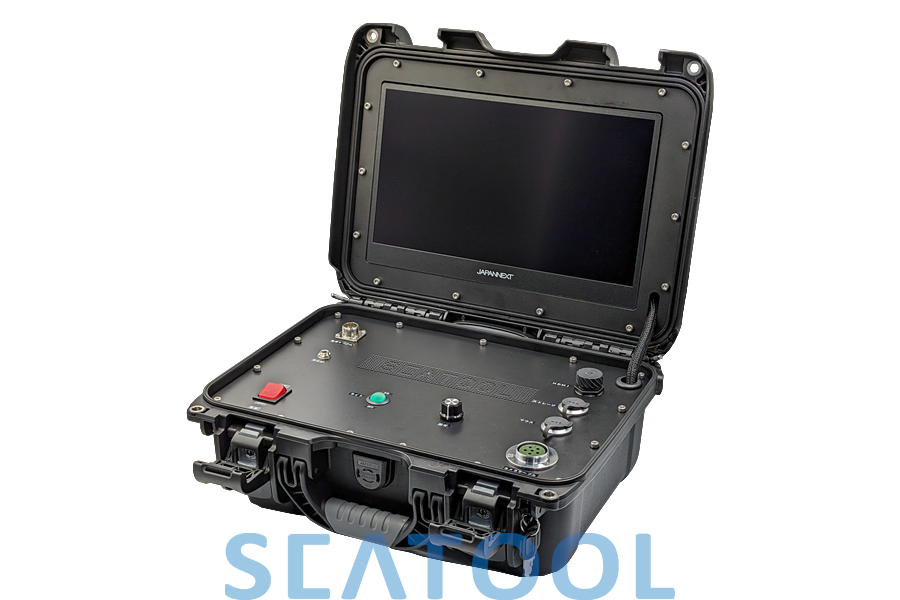

●PROモニターセット
13.3インチ1080P IPSモニターとDVR（内蔵ストレージ1TB）を専用ハードケースに収納したセットです。1カメラ仕様／2カメラ仕様のそれぞれに、LEDなし／LED付きの構成があります。USBメモリ・SSD・HDDへの書き出し、タイムスタンプ、外部HDMI出力、ライン入力に対応します。

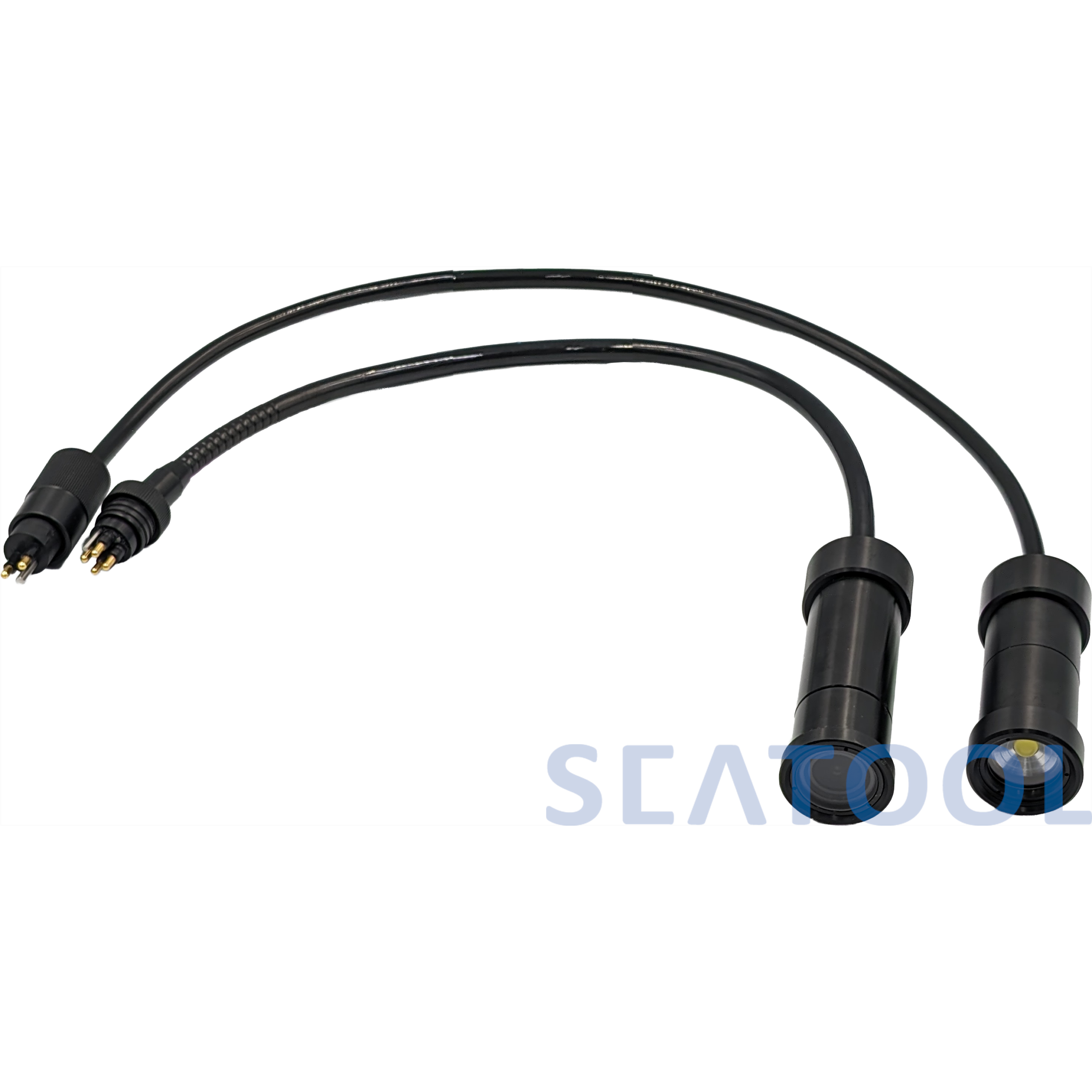

●LED照明
標準LEDライトと超小型LEDライトを用意しています。カメラ同様に水上から電力を供給し、カメラとライトの位置を離して立体的な映像を撮影できます。

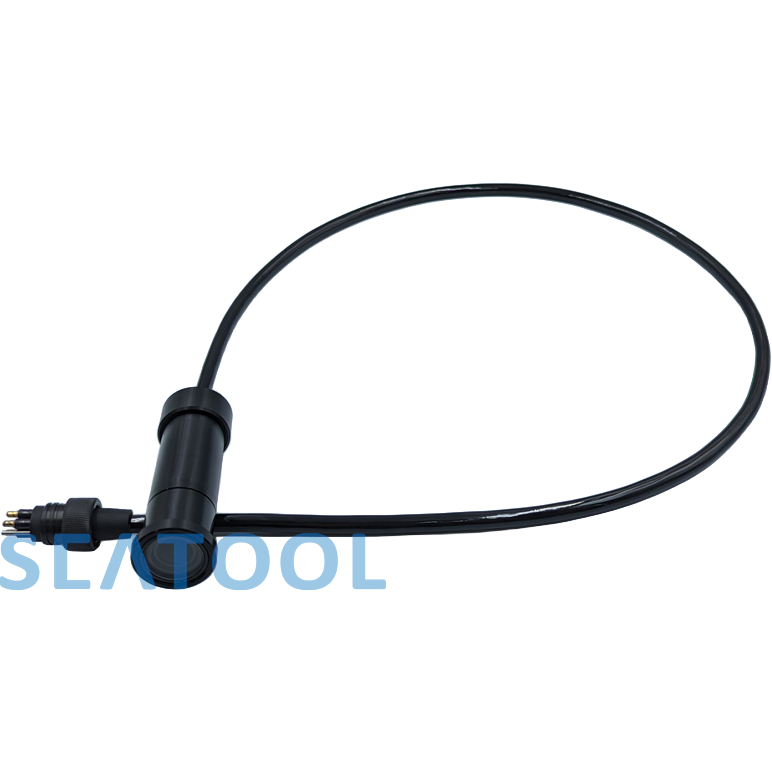

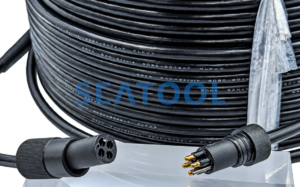

●水中コネクタ分割
カメラ用水中コネクタは標準装備で、カメラから1mで分離できます。オプションでカメラやライト以外の箇所にも分割点を追加できます。例えば200mケーブルを100m＋100mに分割し、現場に応じて100m運用と200m運用を切り替えることも可能です。

●ケーブルの種類
PVC標準、PU強化、PU強化4芯、PU発泡から用途と長さに応じて選択できます。ご要望に応じてケーブルカラーを選択することが可能です。

使用例映像
※画面が揺れますのでご注意下さい。

〇200万画素FHDの水中映像を陸上・船上でリアルタイムにモニタリング
〇ケーブル長 最大300m対応（標準100m）
〇標準・ドーム型・超小型の3種類のカメラを選択可能
〇豊富なオプションと水中コネクタを用意

型式・型番	SRM-Cシリーズ・SRM-C〇〇A□□□
イメージセンサー	2メガPixel SONY CMOSセンサー IMX323
有効画素数	1920×1080（1080P）
映像出力	HDMI出力（AHD出力を付属のAHD-HDMIコンバーターにて変換）
焦点距離	陸上：約20cm　水中：約30cm
標準カメラ	広角レンズ 画角　陸上：約115°／水中：約80° 外形　Φ約35mm×約105mm 重量　陸上：約150g 耐水圧　5MPa（500m） 材質　アルミ合金・PMMA・POM ボディ変更　タフラム処理／ステンレス化 ガラスレンズ化　ステンレス化時に選択可能
ドーム型カメラ	魚眼レンズ 画角　約180° 外形　φ約62mm×約105mm 重量　陸上：約220g 耐水圧　3MPa（300m） 材質　アルミ合金・PMMA・POM ボディ変更　タフラム処理／ステンレス化
超小型カメラ	広角レンズ 画角　陸上：約115°／水中：約80° 外形　Φ約15mm×約86mm 重量　陸上：約60g 耐水圧　3MPa（300m） 材質　SUS・PMMA・POM ステンレス標準、他素材への変更不可
電源（カメラのみ）	カメラ単体 AC100V（ACアダプター）
消費電力	カメラ単体 1W（typ）
ケーブル	10m単位で最大300mまで選択可能（標準100m）

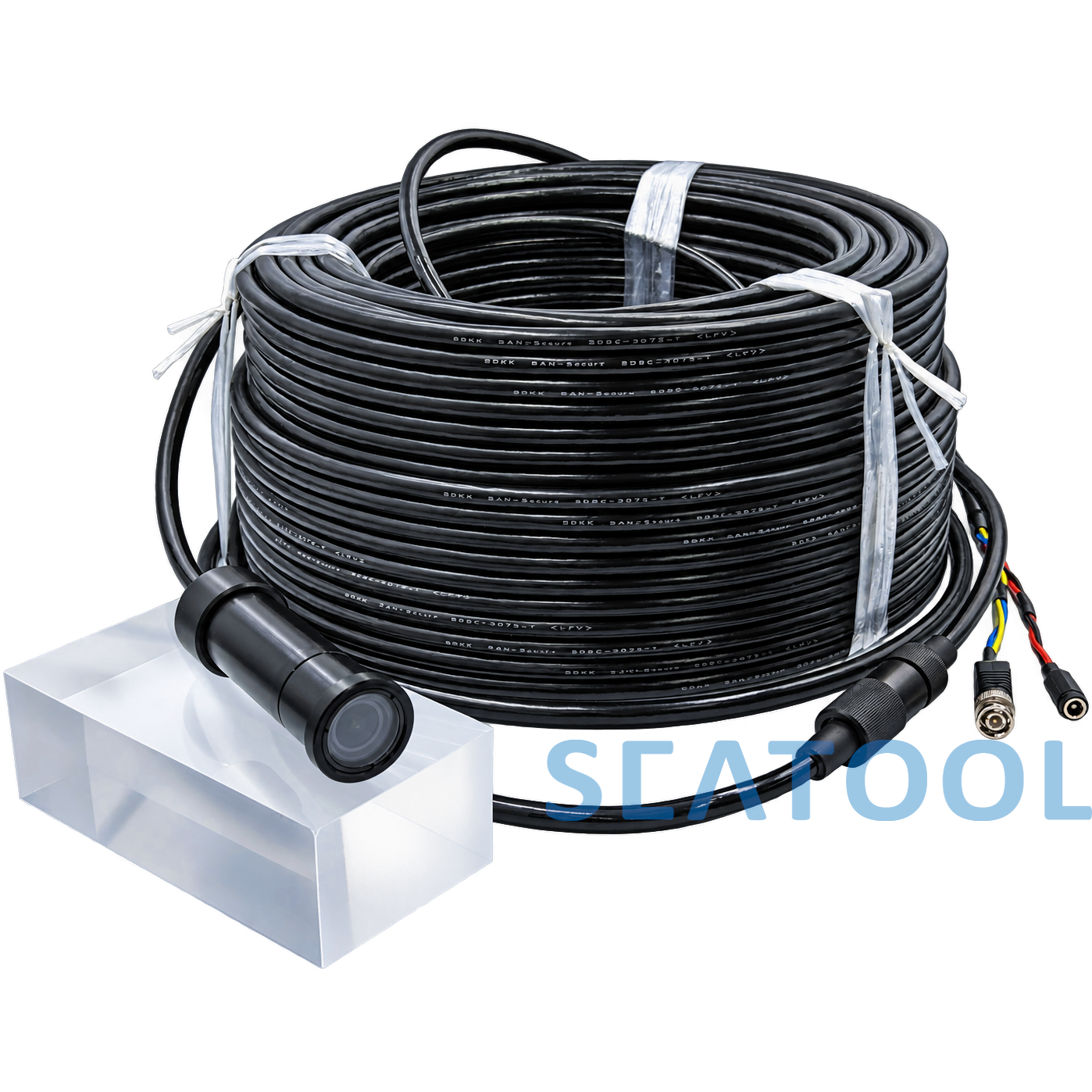

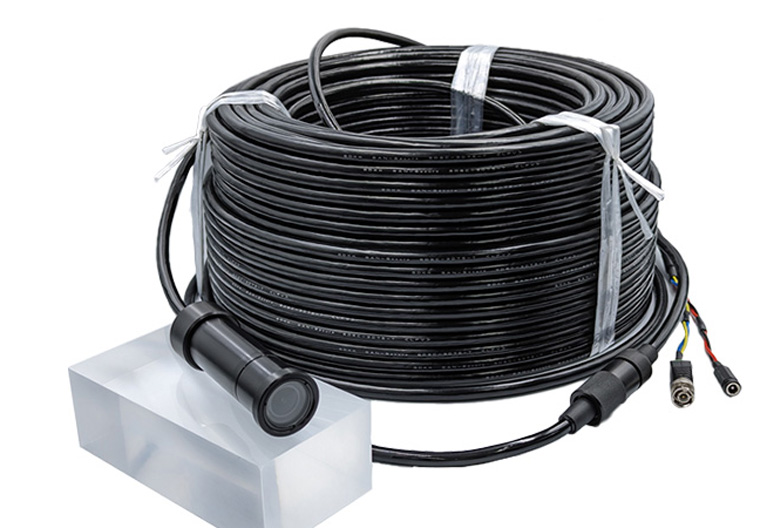

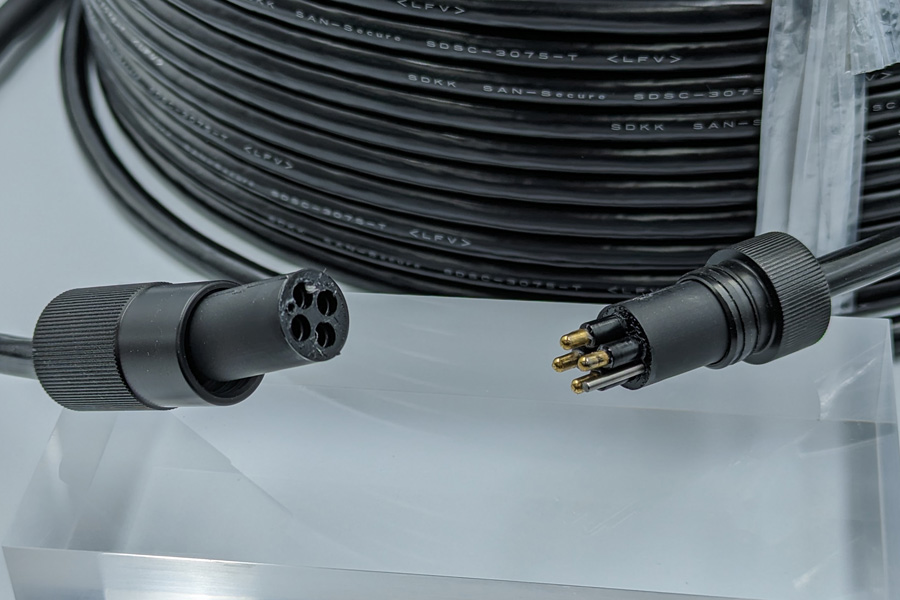

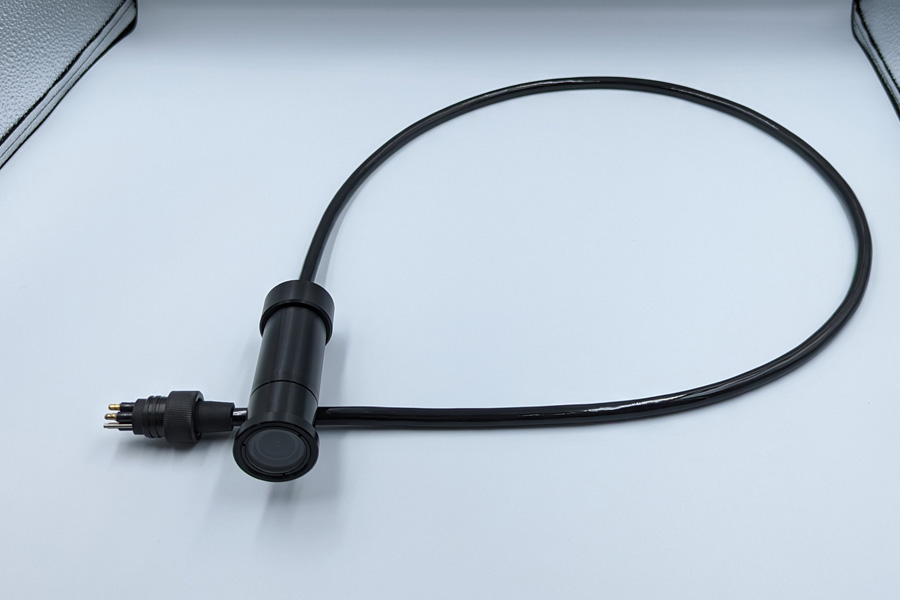

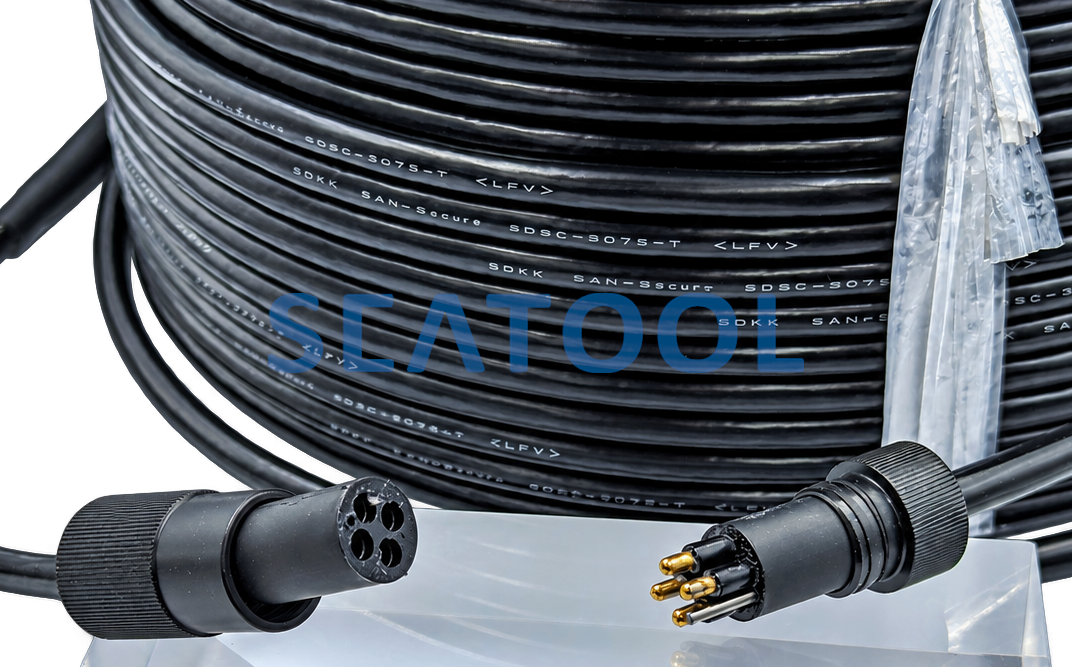

参考画像	・カメラ・ケーブル（100m） ・標準搭載の水中コネクタ ・水中コネクタによりお手入れも簡易に行えます
付属品	AHD-HDMIコンバーター・ACアダプター
備考	モニター、LEDライト、取付治具、水中用モニター等をオプションで追加できます。HDMIケーブルとモニターはお客様にてご用意ください。標準構成で録画する場合は、別途レコーダー等の録画機器が必要です。

モニターセットオプション（ハードケース付）

収納形態	専用ハードケース収納
モニター	13.3インチ・1080P IPSモニター
DVR	内蔵ストレージ1TB・電源投入中は常時録画
外部ストレージ	USB Type-A×1（USBメモリ／SSD／HDD対応）
録画機能	タイムスタンプ・外部HDMI出力・ライン入力・パスワード保護
1カメラ仕様	LEDなし：1カメラを録画 LED付き：カメラ・ライト各1セット。ライトのON/OFF・調光に対応
2カメラ仕様	LEDなし：2本のカメラケーブルを同時接続し、画面切替可能 LED付き：カメラ・ライト各2セット。各ライト・カメラのスイッチとライト調光に対応 最大4カメラにも対応可能。詳しくはお問い合わせください。
モニターセットサイズ	約W370mm×D300mm×H170mm
モニターセット重量	1カメラ仕様：約5kg 2カメラ仕様：約5.2kg
電源	AC100V入力（バッテリー非搭載）
消費電力	1カメラ仕様：約15W（typ） 2カメラ仕様：開発中
付属品	初期設定用操作マウス
参考画像	現行13.3インチPROモニターの参考画像は準備中です。
備考	開いた状態では防水性能がありません。閉じた状態は防滴です。

ライトセットオプション

標準LEDライト	照射角　陸上：約130°／水中：約97° 光束　約2,800lm（最大） 色温度　5000K サイズ　Φ約35mm×約87mm 重量　陸上：約100g 材質　アルミ合金・アクリル 最大消費電力　30W（typ）
超小型LEDライト	照射角　陸上：約120°／水中：約90° 光束　約700lm（最大） 色温度　6000K サイズ　Φ約14mm×約55mm 重量　陸上：約40g 材質　ステンレス・アクリル 最大消費電力　10W（typ）
対応ケーブル	18A・34A・33A

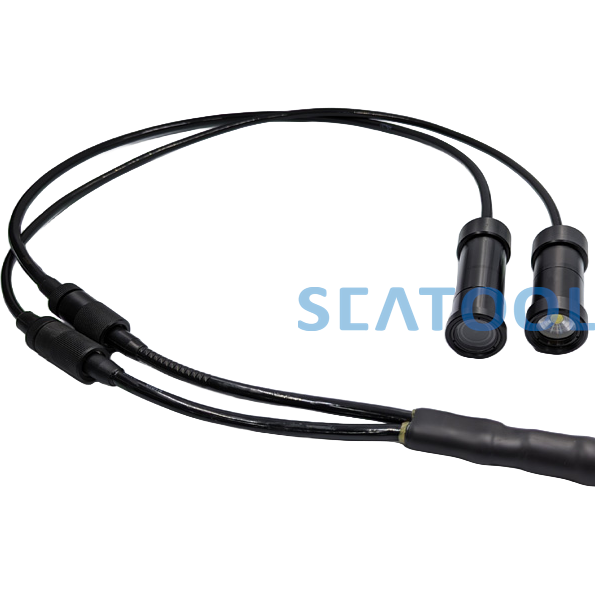

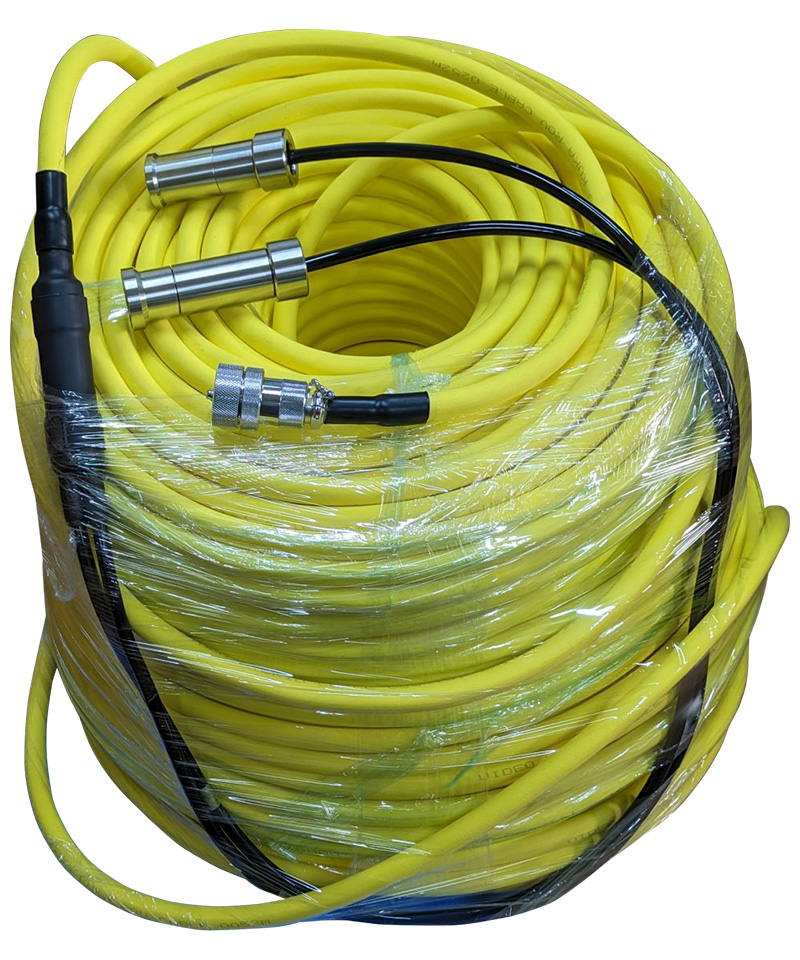

参考画像	ケーブル・ライト接続例（参考）
備考	ライト用水中コネクタ標準装備。モニターセットなしでもハードケースが付属します。モニターなしLEDセットは電源スイッチでON/OFF操作ができます。PROモニター＋LED構成はライトのON/OFF・調光に対応します。

水中用モニターオプション

モニター	5インチ・TFTモニター
アスペクト比	16:9
解像度	800×480 dots
入力信号	AHD
本体サイズ	約W142mm×H97mm×D49mm（突起物を除く）
本体重量	約760g
耐水圧	40m
付属品	モニターフード
推奨リグキット	ハンドリグキットCLM／ハンドリグキットCM
備考	ダイバー用の水中用モニターです。陸上でモニタリングしている映像を手元で確認できます。

取付治具オプション

取付金具タイプA	取付穴径9～34mm。標準カメラ・標準ライト・超小型カメラ・超小型ライトに対応
取付金具タイプB	サイドレール（ARCレール）用。標準カメラ・標準ライト・超小型カメラ・超小型ライトに対応
BandMask用取付金具	Kirby Morgan製 BandMask® 18への取付確認済み。標準カメラ・標準ライト・超小型カメラ・超小型ライトに対応
ハンドリグキットCLM	標準カメラ・標準ライト・水中用モニター・超小型カメラ・超小型ライトに対応
ハンドリグキットCM	標準カメラ・水中用モニター・超小型カメラに対応
ハンドリグキットCL／CL-S	標準カメラ・超小型カメラ・標準ライト・超小型ライトに対応。CLにはボールジョイント×2・YSアダプタベース×2が付属

水中モニタリングシステム　型式別資料

型式	15A	30A	16A	31A	18A	34A	33A
略称	PVC標準	PVC標準	PU強化	PU強化	PU強化4芯	PU強化4芯	PU発泡
ケーブル長	～100m	～300m	～100m	～300m	～100m	～300m	～300m
耐摩擦性・耐傷性	―	―	〇	〇	〇	〇	〇
被覆材質	PVC	PVC	PU	PU	PU	PU	発泡PU
被覆厚（mm）	0.75	0.75	1.5	1.5	1.5	1.5	2.5
被覆外径（mm）	6.7	8.5	7.5	9	8.5	10.8	14
同軸	1.5C	3C	1.5C相当	3C相当	1.5C相当	3C相当	3C相当
芯数（同軸除く）	2	2	2	2	4	4	4
ライト対応	―	―	―	―	〇	〇	〇
浮力	―	―	―	―	―	―	中性
おすすめ用途	定点観測		工事・過酷な環境

※ケーブルの直径および曲げ半径はケーブル長によって変わります。
※ご要望に応じてケーブルカラーを選択することが可能です。
※上記以外のケーブルも対応可能な場合があります。詳しくはお問い合わせください。

水中モニタリングシステム　オプション一覧

PROモニターセット	専用ハードケース・13.3インチモニター・DVR・電源・コネクタ接続 1カメラ仕様／2カメラ仕様
ライトセット	標準LEDライト／超小型LEDライト 対応ケーブル：18A・34A・33A
水中コネクタ分割	カメラ用水中コネクタは標準装備で、カメラから1mで分離できます。カメラやライト以外の箇所にも分割点を追加できます。
タフラム処理	アルミのアルマイトにフッ素コーティングを組み合わせた耐食性表面処理 ※ステンレス化と同時選択不可
ステンレス化	ボディ材質をSUS316へ変更 ※タフラム処理と同時選択不可
ガラスレンズ化	ステンレス化した標準カメラのアクリルレンズをガラスへ変更
その他	ダイバー用水中モニター、各種取付治具、ヘルメット用金具、ハンドリグ

システム構成やケーブル仕様についてのご相談は、お問い合わせページからお気軽にご連絡ください。
